思科交换机配置3——多交换机vlan划分
配置好的思科模拟器文件地址：cisco-pkt

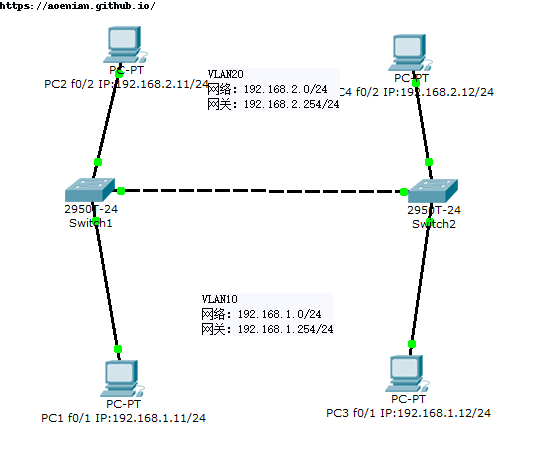

拓扑图：
s1配置
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Switch(config)#vlan 10
Switch(config-vlan)#name v10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name v20
Switch(config-vlan)#exit
Switch(config)#interface f0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface f0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#interface f0/24
Switch(config-if)#switchport mode trunk
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to up
Switch(config-if)#exit
Switch(config)#exit
Switch#write
Building configuration...
[OK]
|
s2的配置
s2的配置和s1的配置几乎完全一样，这里只列出配置过程，不再注释
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Switch(config)#hostname s2
s2(config)#interface f0/1
s2(config-if)#exit
s2(config)#vlan 10
s2(config-vlan)#name v10
s2(config-vlan)#exit
s2(config)#vlan 20
s2(config-vlan)#name v20
s2(config-vlan)#exit
s2(config)#interface f0/1
s2(config-if)#switchport mode access
s2(config-if)#switchport access vlan 10
s2(config-if)#exit
s2(config)#interface f0/2
s2(config-if)#switchport mode access
s2(config-if)#switchport access vlan 20
s2(config-if)#exit
s2(config)#interface f0/24
s2(config-if)#switchport mode trunk
|
测试
pc1与pc3可以通信但与pc2无法通信
pc2与pc4可以通信但与pc3无法通信
