思科路由器配置2——单臂路由
单臂路由:是指在路由器的一个接口上通过配置子接口(或“逻辑接口”,并不存在真正物理接口)的方式,实现原来相互隔离的不同VLAN(虚拟局域网)之间的互联互通。
配置好的pkt文件

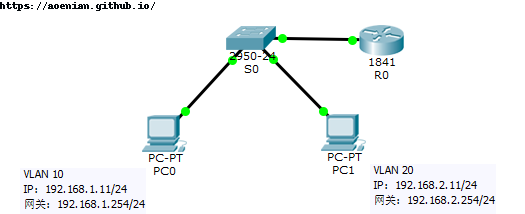

拓扑图:
交换机S0配置
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
| Switch(config)#hostname S0 S0(config)#exit S0#vlan database S0(vlan)#vlan 10 name v10 VLAN 10 modified: Name: v10 S0(vlan)#vlan 20 n v20 VLAN 20 added: Name: v20 S0(config)#interface r f0/1-10 S0(config-if-range)#swi mode acc S0(config-if-range)#swi access vlan 10 S0(config-if-range)#exit S0(config)#interface r f0/11-20 S0(config-if-range)#swi mode acc S0(config-if-range)#swi acc vlan 20
S0(config)#inter f0/24
S0(config-if)#swi mode trunk S0(config-if)#swi trunk allowed vlan all
|
PC的设置
PC |
vlan |
IP |
gateway |
PC0 |
10 |
192.168.1.11/24 |
192.168.1.254/24 |
PC1 |
20 |
192.168.2.11/24 |
192.168.2.254/24 |
路由器R0的配置
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
| Router>enable Router#conf Configuring from terminal, memory, or network [terminal]? Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname R0 R0(config)#inter f0/0 R0(config-if)#no shutdown R0(config-if)#exit R0(config)#inter f0/0.1 R0(config-subif)#encapsulation dot1Q 10 R0(config-subif)#ip add 192.168.1.254 255.255.255.0 R0(config-subif)#exit R0(config)#inter f0/0.2 R0(config-subif)#encapsulation dot1Q 20 R0(config-subif)#ip add 192.168.2.254 255.255.255.0 R0(config-subif)#exit R0(config)#exit R0#write memory Building configuration... [OK]
|
测试
PC0与PC1之间能够互相ping通。
